〔作者简介〕 惠春, 男, 1992生, 中国地震局地球物理研究所在读硕士研究生, 防灾减灾工程与防护工程专业, 研究方向为地震危险性分析, 电话: 13020008755, E-mail: huicccc@sina.com。
确定影响大地震周期性复发的干扰因素和原因对活动断裂强震危险性评价具有非常重要的意义。 文中基于弹性回跳理论, 介绍了活动断裂上中强地震活动对大震复发的影响, 提出了利用地震矩释放率法和库仑应力改变分别来计算同一断层和周边断层上发生的强震扰动对断层大地震复发的影响时间Δ t, 并以鲜水河断裂带中-北段为例进行研究。 结果表明1904年、 1981年道孚段发生的 M7.0和 M6.9地震导致道孚—乾宁段大地震复发分别延迟约80a和45a; 1923年倡促 M7.3级和1967年侏倭 M6.8级2次强震使得甘孜—炉霍段的大地震复发时间提前约35a。
It is of great significance to determine the factors and causes that affect the recurrence of major earthquakes. This paper introduces the influence of strong earthquake on the recurrence of major earthquakes according to elastic rebound theory, and then proposes to calculate the impact time Δ t respectively from the effect of strong earthquakes on the same and surrounding faults on the major earthquake recurrence by using seismic moment release rate method and Coulomb stress change. In this paper, we studied the change amount of major earthquake recurrence by taking four earthquakes with magnitude greater than 6.5 occurring at different fracture sections of the Xianshuhe fault zone as an example, they occurred on Daofu, Changcu, Zhuwo Fault, respectively. We used seismic moment rate method to calculate the impact time Δ t of strong earthquake on the recurrence of major earthquakes on the Daofu-Qianning Fault. We further discussed the effect of the Coulomb stress change due to the interaction between faults on the recurrence of subsequent major earthquakes. The co-seismic and post-seismic Coulomb stress changes caused by strong earthquake on the surrounding faults on the Ganzi-Luhuo Fault are calculated. With the fault interaction considered, the importance of the interaction between faults in the middle-north section of the Xianshuihe fault zone to change the recurrence of large earthquakes is retested and evaluated. The results indicate that the two strong earthquakes occurring along Xianshuihe Fault in 1904( M=7.0)and 1981( M=6.9)resulted in a delay of 80 years and 45 years of major earthquake recurrence on the Daofu-Qianning Fault respectively, and the M7.3 earthquake in 1923 and the M6.8 earthquake in 1967 resulted in an advance of 35 years of major earthquake recurrence on the Ganzi-Luhuo Fault.
Reid(1910)提出的弹性回跳理论, 是当今活动断裂强震危险性评价的重要理论基础。 依据该理论, 活动断裂在长期活动过程中会周期性重复发生震级相当的大地震, 称为 “ 特征地震” (Schwartz et al., 1984)。大量证据证明, 特征地震的复发行为是普遍存在的, 如中国的海原断裂带、 可可托海— 二台断裂带、 鲜水河断裂带、 小江断裂带的古地震和历史地震资料都显示出强震的周期性复发行为(宋方敏等, 1998)。但大多数活动断裂上实际地震的发生并不满足周期性模型(periodic model)的理想化状态, 而表现出复发间隔的非周期性甚至随机性。 因此, 在活动断裂强震危险性分析中, 许多学者提出了不同的特征地震复发间隔模型来描述特征地震的活动性, 如对数正态分布模型(Nishenko et al., 1987)、 正态分布模型(Hebden et al., 2009)、 布朗过程时间模型(Matthews et al., 2002)等。 其中, 引入随机扰动的布朗过程时间(BPT)模型成为当前应用最广泛的模型, Working Group on California Earthquake Probabilities(2003, 2007)就曾运用BPT模型预测美国加利福尼亚州旧金山湾地区的强震危险性。 但在一个完整的特征地震的轮回过程中会发生各种随机干扰, 导致平稳的应力状态瞬间被加载或卸载而发生改变, 下一次大震的发生被提前或延迟, 复发间隔也不再具有固定的周期性。 这些扰动既可能来自于活动断裂上的中小地震, 也可能来自于周边断层发生的中强地震。 同一断层上发生的中强地震可能会导致已经积累的能量瞬间释放, 从而会导致大震延迟发生; 周边断层发生的中强地震可能会使断层的应力累积状态瞬间增大, 甚至直至临界状态, 导致大震的发生提前。 考虑随机扰动的复发间隔模型虽然被大量用于估计活动断裂上强震复发的概率, 但这些模型难以解释具体的活动断裂上以往中强地震活动对大震复发的影响, 也难以解释周围断裂活动相互影响对未来大震复发行为的干扰。
近年来, 国内外一些学者也对断层间相互作用和地震触发展开了研究(Toda et al., 1998, 2002, 2003, 2005, 2008; Ma et al., 2005; Parsons et al., 2008; 王辉等, 2008; 徐晶等, 2013), 这些研究中断层间相互作用都是以库仑破裂应力变化的研究为基础, 通过计算1次大地震产生的库仑应力变化定性研究是否触发了周边断层的地震。
本文在弹性回跳的理论基础上, 利用描述活动断层状态的物理量— — 地震矩和应力, 研究了强震活动对活动断裂带上大震复发行为的扰动影响, 并以鲜水河断裂带中-北段为例, 分析了1904年、 1981年道孚段分别发生的M7.0和M6.9地震对道孚— 乾宁段大地震复发的影响以及1923年倡促M7.3地震和1967年侏倭M6.8地震对甘孜— 炉霍段的大地震复发的影响。

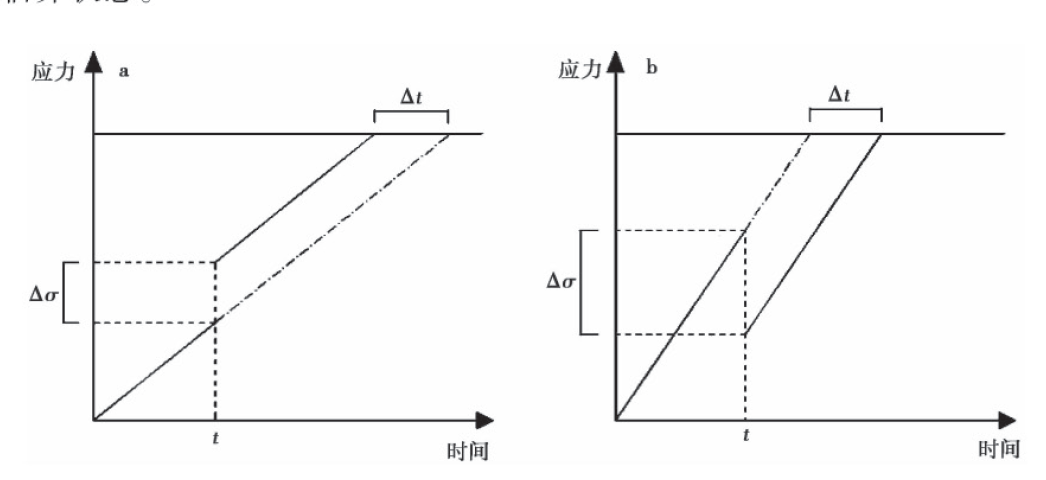

假设断层所在区域的长期应力累积率
描述地震状态的物理量不仅限于应力, 也可以用地震矩或能量来表示。 本文在计算强震扰动对大地震影响时间
假设某条断层发生1次大地震释放的地震矩为M, 大地震的复发周期为T, 若同一断层处下一次特征大地震之前发生了1次震级相对大地震偏小的强震, 释放的地震矩为
没有测量地震矩的古地震, 可以通过震级和地震矩的经验关系得到地震矩(Hanks et al., 1979):
其中,
岩石实验表明, 受压岩石的破裂近似遵守库仑破裂准则(Jaeger et al., 1969)。1次强震之后会引起断层及其周边地区的库仑应力的变化, 可以通过分析断层周围发生1次强震造成的应力变化来研究断层间的相互作用。
假设周边断层发生的强震扰动引起断层的应力变化为
运用库仑应力计算公式, 断层面上的库仑破裂应力变化
其中,
应力降的计算公式可以由(Knopoff, 1958; Kanamori et al., 1975)给出:
其中,

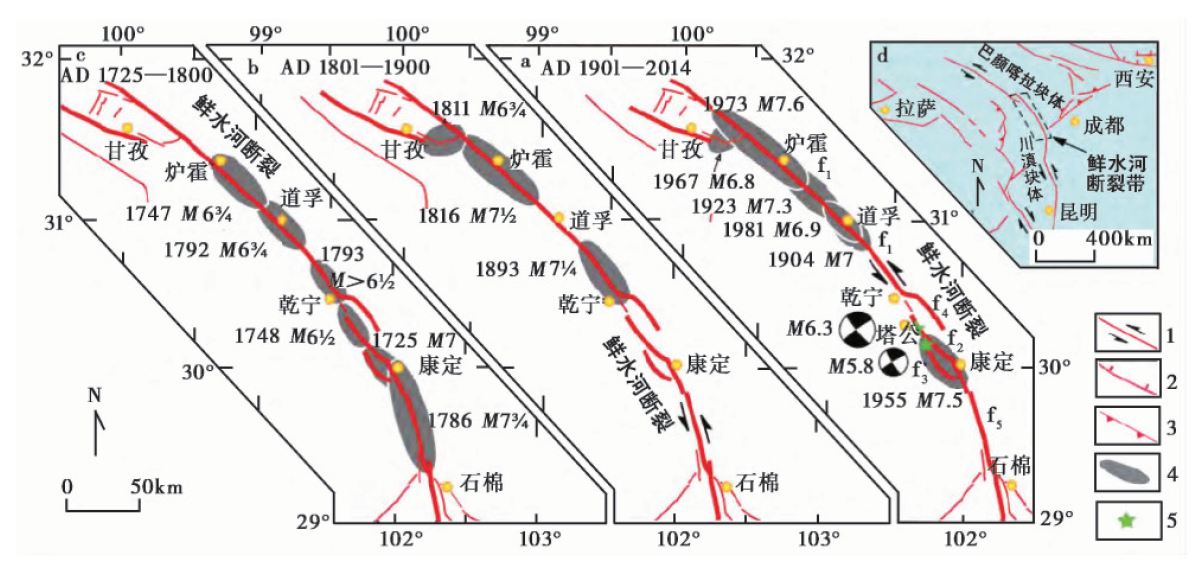

鲜水河断裂带是位于青藏高原东缘的1条晚第四纪强烈活动的大型左旋走滑断裂, 是中国大陆地壳运动变形最强烈的断裂带之一(李玶, 1993)。通常所说的鲜水河断裂带主要是指北起甘孜东谷附近, 大体呈NW-SE向展布, 经炉霍、 道孚、 康定延伸至泸定的磨西以南的部分, 全长大约350km(罗灼礼等, 1987; 李天袑, 1997)。该断裂带历史上发生多次强震, 自1700年以来, 经历了1725— 1816年及1893— 1981年2次地震活跃期, 发生6级以上地震22次, 7级以上地震8次(王贵宣等, 1995; 王辉等, 2008)。1981年道孚M6.9地震是距今最近的1次强震, 2014年11月22日康定发生了MW5.9地震(易桂喜等, 2015)(图2)。强烈的构造活动使得对鲜水河断裂中长期大地震的危险性评估具有重要意义。
鲜水河断裂带的地震危险性一直备受地震学家的关注, 国内外关于鲜水河断裂带的相关研究成果非常丰富(罗灼礼等, 1987; 钱洪等, 1988; 李天袑, 1997; 易桂喜等, 2005)。同时研究也表明, 地震之间存在相互作用。 例如, 张秋文等(2003)研究了鲜水河断裂带不同的断裂段上连续发生4次M6.0以上的地震, 探讨强震发生以后对周围断裂带上库仑应力的影响及对后续地震的触发作用; Shan等(2013)建立了鲜水河-小江断裂及周边区域岩石圈分层结构模型, 研究了自1713年以来库仑应力演化情况; 王辉等(2008)采用三维有限元模型研究了断裂带上1893年以来6级以上地震的相互作用及其对强震复发的影响; 徐晶等(2013)采用分层黏弹介质模型计算了1893年以来鲜水河断裂由同震、 震后、 震间效应所引起的库仑应力随时间变化, 结果表明历史地震均发生在库仑应力明显增强的区域。
本节以鲜水河断裂带中-北段上1904年M7.0级地震、 1981年道孚M6.9级地震、 1967年侏倭M6.8级地震、 1923年倡促M7.3级、 地震1973年炉霍M7.6级地震为例, 分别以地震矩和库仑应力变化来探讨同一断层和周边断层发生强震扰动事件对大地震周期性复发的影响。
2.1 1904年、 1981年道孚段分别发生的M7.0级和M6.9级地震对道孚— 乾宁段大地震复发的影响根据历史地震记录, 鲜水河断裂带道孚— 乾宁段在1893年发生过M7¼ 级大地震(闻学泽, 2000), 于1904、 1981年分别发生了M7.0级和M6.9级的强震, 本文取此段大地震震级上限为7.5级。
根据已有的研究资料, 鲜水河断裂带NW段平均滑动速率在10~14mm· a-1 (闻学泽等, 1989; 周荣军等, 2001; 方颖等, 2015), 本文取12mm· a-1。再结合鲜水河断裂带上大地震滑移量的相关研究可知, 鲜水河断裂带上7.5级左右的大地震滑移量为2~4m(Zhou et al., 1983a, b), 本文取3m。故可推算出道孚— 乾宁段发生7.5级大地震的复发周期
根据表1可知, 1893年M7¼ 、 1904年M7.0、 1981年M6.9的地震矩分别为3.9× 1019N· m、 1.25× 1019N· m、 0.7× 1019N· m, 结合式(1)可分别得到1904年M7.0、 1981年M6.92次强震扰动的扰动参数
甘孜— 炉霍段曾在1816年和1973年分别发生了M7½ 级和M7.6地震(图2), 说明此段有发生M≥ 7.5级大地震的机制。 同时, 炉霍1973年地震发生6a前, 附近的侏倭发生过1次M6.8地震。 在此之前, 倡促段曾在1923年发生了M7.3地震。 故本节讨论这2次发生在甘孜— 炉霍周边断层的强震对该段大地震复发的影响。
同样取滑动速率为12mm· a-1(闻学泽等, 1989; 周荣军等, 2001; 方颖等, 2015), 滑移量取3m(Zhou et al., 1983a, b), 故可推算出甘孜— 炉霍段发生7.5级大地震的复发周期
强震的应力降很少超过10MPa, 例如实际的地应力测量结果表明, 2001年昆仑山8.1级地震前后的地应力测量值降低, 约为原值的 $\frac{2}{3}$, 应力降在4.6~9.4MPa之间(Liao et al., 2003; 王辉等, 2008)。数字地震学的结果也表明川滇地区的地震应力降相对较低(秦嘉政等, 2005; 张永久等, 2006)。再结合对鲜水河断裂带现有的应力降研究资料发现, 7.5级左右的大地震应力降为2~5MPa左右(Zhou et al., 1983a, b; 刘桂萍等, 2002)。本文综合取平均值可得鲜水河断裂带7.5级左右地震的应力降
同时已有的研究结果(王辉等, 2008; 徐晶等, 2013; 吴萍萍等, 2014)显示1923年倡促地震和1967年侏倭地震使得甘孜— 炉霍段的库仑应力上升了约0.1~0.5MPa.

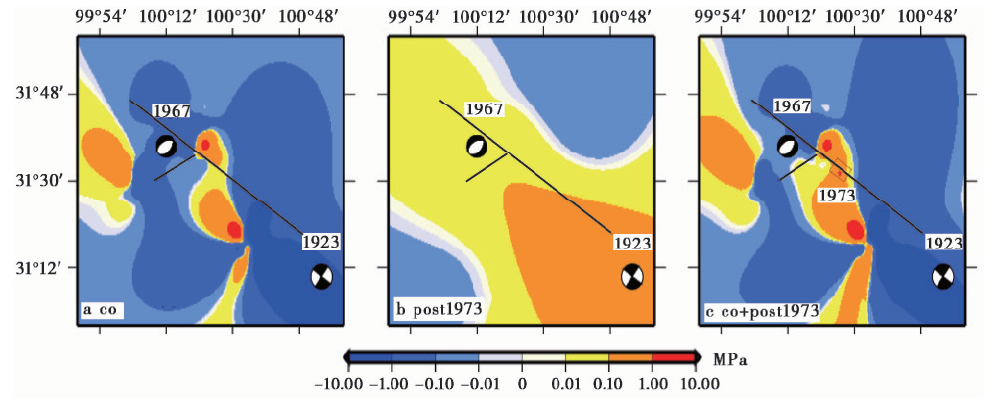

本文在前人研究的基础上, 采用更符合实际地质结构的分层黏弹介质模型, 使用Wang等(2006)给出的PSGRN/PSCMP的程序来计算侏倭M6.8级地震和倡促M7.3级地震造成甘孜— 炉霍段的库仑应力变化。 计算得到这2次强震对周边地区产生的库仑破裂变化分布如图3所示。 计算深度为10km, 图3a为1923年倡促M7.3级地震和1967年侏倭M6.8级地震引起的甘孜— 炉霍段断层面上同震库仑应力变化; 图3b为1923年倡促M7.3级地震和1967年侏倭M6.8级地震震后的黏滞松弛效应在甘孜— 炉霍段断层面上产生的库仑应力变化; 图3c为1923年倡促M7.3级地震和1967年侏倭M6.8级地震(同震+震后)引起的甘孜— 炉霍段断层面上的库仑应力变化。鲜水河断裂带断层分段参数参考表1, 震源参数参考表2。
结果显示2次强震使得在1973年甘孜— 炉霍段M7.6级地震震中附近处库仑应力(同震+震后)增加约0.42MPa。取λ =12mm· a-1, μ =250a, σ =0.42MPa/3MPa=0.14, 带入式(3)中可得到2次强震扰动造成1973年甘孜— 炉霍段M7.6大地震提前时间
本文利用地震矩和库仑应力变化对影响大地震周期性复发的干扰因素进行了定量研究, 并以鲜水河断裂带的几次强震为例。 研究表明, 1条断层如果发生1次强震可能会让该断层平稳累积的应力部分得到卸载, 从而延缓了该断层大地震复发的时间。 本文通过计算道孚— 乾宁段几次强震的地震矩, 得到1904年、 1981年道孚段分别发生的M7.0和M6.9级2次强震导致道孚— 乾宁段大地震延迟复发约125a。
然而, 强震的复发同样可能会让与之相邻的断层平稳累积的应力状态得到加载, 甚至直至临界状态, 导致大震的发生被提前。 本文通过计算侏倭段和倡促段发生的强震对甘孜— 炉霍段的应力积累, 分析得到1923年倡促M7.3地震和1967年侏倭M6.8地震使得甘孜— 炉霍段的大地震复发被提前了约35a, 在造成甘孜— 炉霍段大震提前发生的各种随机干扰因素中约占37.6%。
通过计算每次强震扰动对大地震复发的影响时间, 可以实时对大地震的应力状态进行监控, 更新每次强震扰动之后的大地震可能发生的复发间隔, 从而更加准确地对地震危险性进行分析。
The authors have declared that no competing interests exist.
