1936年4月1日广西灵山发生 6$\frac{3}{4}$级地震(灵山地震), 为华南沿海地震带内陆地区自有地震记载以来发生的最大地震; 目前为止, 未见与该地震有关的地表破裂报道和研究。在防城-灵山断裂带NE段寨圩断裂高塘-夏塘-六蒙、 蕉根坪-合口等地新发现至今依然保留完好的地震地表破裂带, 在华南中强震构造区尚属首次。野外调查表明, 该地震地表破裂带全长约12.5km, 在罗阳山前总体呈NE向展布, 主要表现为地震陡坎、 张裂缝、 右旋错移冲沟水系等, 地表破裂特征及断错地貌情况显示出该地震地表破裂性质为右旋走滑兼正断。探槽揭露该断裂至少存在3次地震事件, 其中2次为古地震事件, 最新1次为灵山 6$\frac{3}{4}$级地震。这次地震地表破裂带的发现, 对灵山地震发震构造的探测具有重要的科学意义。
On April 1, 1936, an M6$\frac{3}{4}$ earthquake occurred on the Fangcheng-lingshan Fault. This event is the biggest historical earthquake on the coastal seismic zone, South China ever. But so far, no any findings about the surface rupture of this event have been reported. This paper is the first to find several intact surface rupture zones associated with the 1936 Lingshan seismic event, in the areas of Gaotang, Jiaogengping etc. on the northeast segment of the Fangcheng-Lingshan Fault. According to the field work, the surface rupture stretches to 10km and distributes along NE direction in front of Luoyang Mountain, represented by earthquake scarp, extensional fracture, dextrally faulted gully and river system etc. The characteristics of surface ruptures and faulted landforms indicate that the surface rupture is of normal-dextral strike slip faulting. The trenching on this fault exposed that at least three seismic events have been recorded, including two historical earthquake events and the latest one is the 1936 Lingshan M6$\frac{3}{4}$ earthquake. These surface rupture zones are the key to the detection of seismogenic structure and the re-estimate of magnitude of this event. The new finding of these surface rupture zones would be particularly significant for the detection of the seismogenic structure of Lingshan M6$\frac{3}{4}$ earthquake.
地震地表破裂带是震源断层错动在地表产生破裂和形变的总称, 一般6.5级以上地震容易产生地震地表破裂(Bonilla, 1988; Wells et al., 1994; Coppersmith et al., 2000)。前人对发生于国外(Yeats et al., 1997)及中国西部强震构造区7级以上地震(邓起东等, 1992)的地表破裂研究较多, 如1931年富蕴地震(杨章等, 1980; 徐锡伟等, 2012)、 2001年昆仑山8.1级地震(徐锡伟等, 2002; 李海兵等, 2004; 单新建等, 2005)、 2008和2014年新疆于田7.3级地震(徐锡伟等, 2011; 沈军等, 2013; 冀战波等, 2014; 李海兵等, 2014)、 2008年四川汶川8.0级地震(李海兵等, 2008; 周荣军等, 2008; 马保起等, 2008; 徐锡伟等, 2008)以及2010年青海玉树7.1级地震(孙鑫喆等, 2010; 石峰等, 2010; 张军龙等, 2010; 陈立春等, 2010; 潘家伟等, 2011; 程丰等, 2012)等都有地震地表破裂的相关报道。而华南地区属于中强地震构造区(任镇寰等, 1998), 由于强震较少, 雨水作用及人类工程改造活动, 很难保存地震地表破裂遗迹, 仅有的几次6级以上地震, 如1631年湖南常德 6
1936年4月1日广西灵山县平山镇东南罗阳山附近发生 6
本次在广西灵山县东高塘-夏塘-六蒙、 蕉根坪-合口等地新发现地震地表破裂带遗迹, 较好地记录了灵山 6

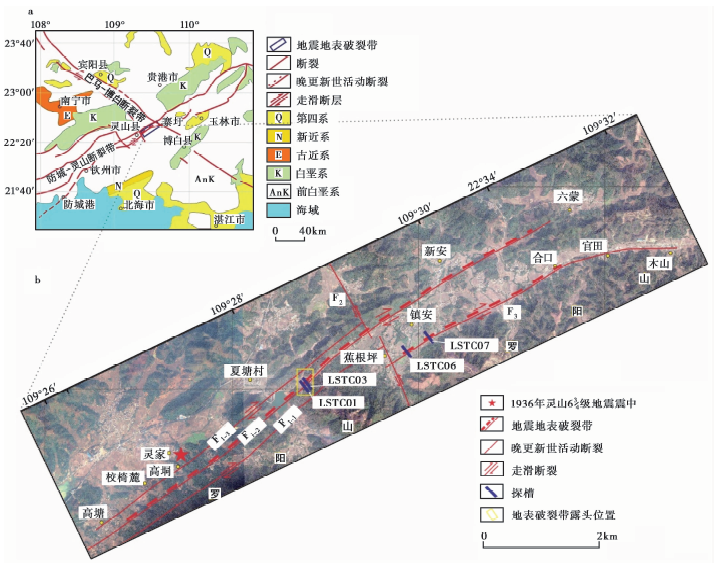

该地震地表破裂带在区域上位于防城-灵山断裂带NE段的灵山-寨圩一带(图1a), 沿罗阳山前NE向的寨圩断裂南支F1-2 及与其近平行的镇安-寨圩断裂F3展布, 两者相距700m左右, 在高塘-夏塘-六蒙、 蕉根坪-合口等地断续出露, 总长约12.5km(图1b)。

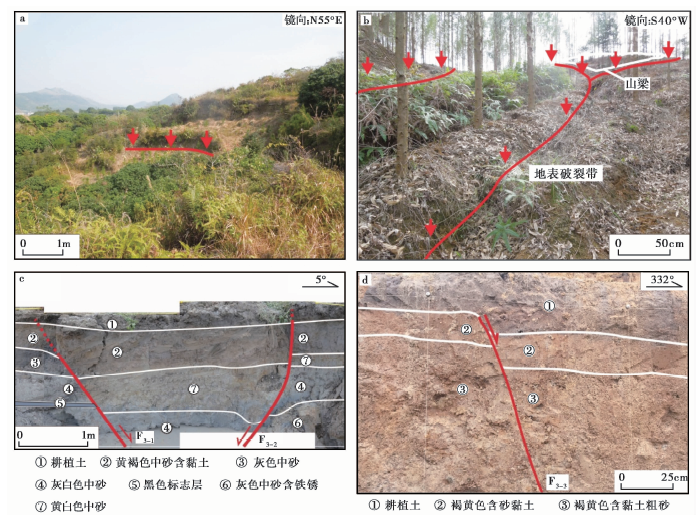

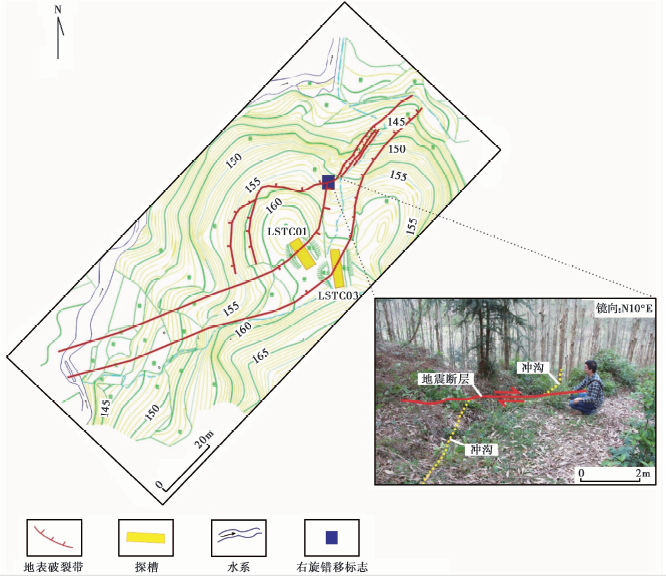

沿F1-2 断裂, 在校椅麓南山前台地上可见高约0.8m的阶梯状地震陡坎(图2a), 总体走向N55° ~60° E。在夏塘村东1.1km处山梁槽地(海拔162m)上发育总体走向NE的2支破裂带(图2b, 3), 南支主要表现为高约25cm的地貌陡坎(图3, 5), 北支由2条宽20~30cm的张裂缝和高20~50cm的阶梯状陡坎组成, 向SW延伸遇山梁分支成3条次级破裂, 绕过山梁后与南支会合成1条主破裂带, 结合地表出露的地震陡坎和被右旋错移的冲沟等断错地貌标志(图3), 判断该破裂带具右旋走滑兼正断性质, 探槽开挖表明它们是灵山地震活动的结果。沿F3断裂, 在蕉根坪-合口一带地表破裂带主要表现为地震断层, LSTC06和LSTC07 2个探槽(图1b; 2c, d)揭露出近乎切到地表的地震断层: LSTC06探槽揭露的断裂F3-1 和F3-2 同时断错耕植土以下的所有地层; LSTC07探槽揭露的断裂F3-3 断错了深灰色耕植土以下的地层, 耕植土地面的垂直位移10~15cm。综合该地表破裂带在罗阳山前断续出露的如夏塘村东1.1km山梁槽地处地震裂缝、 陡坎及地震断层右旋错移冲沟, 校椅麓南山前台地处地震陡坎以及探槽LSTC01、 LSTC03、 LSTC06、 LSTC07等揭露的同震地表破裂现象, 推断该地震地表破裂带具右旋走滑兼正断的性质。

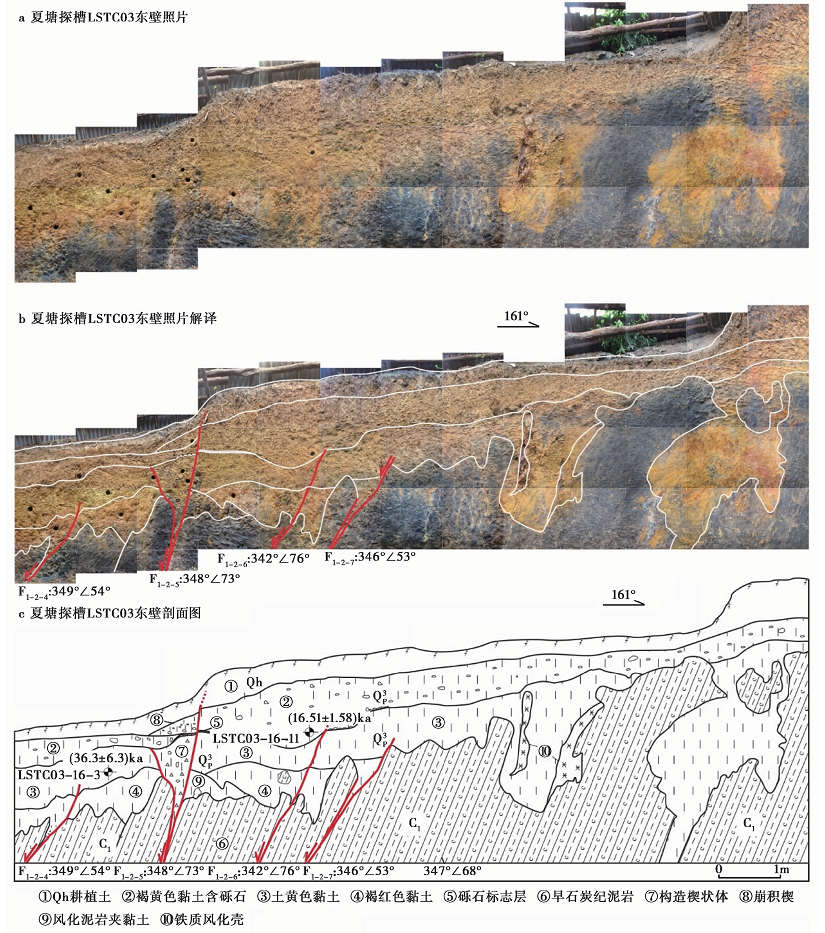

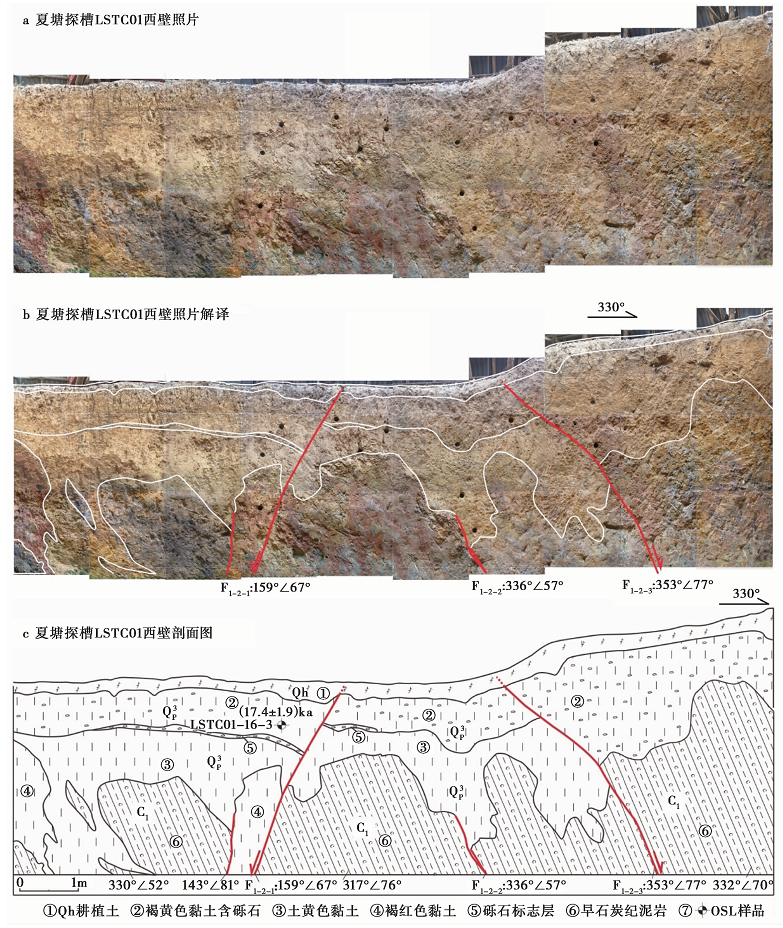

为进一步验证和研究地震地表破裂带, 在夏塘村东山梁槽地南北2支地震地表破裂带上分别布设了LSTC01和LSTC03探槽(图1b)。探槽LSTC01揭露了6套地层(图4a-c), 这些地层位于罗阳山西北麓的山前侵蚀残留台地上, 海拔高程为150~160m, 属于钦江上游的Ⅱ 级阶地, 区域上与桂林溶洞层对比可认为其形成年代为晚更新世-中晚更新世(钟新基, 1981; 周本刚等, 2008)。综合LSTC01和LSTC03探槽中光释光(OSL)样品的测年结果, 推断地层①、 ②、 ③、 ④的时代分别为全新世、 晚更新世晚期-全新世早期、 晚更新世中晚期及中晚更新世。探槽同时揭露了F1-2-1、 F1-2-2、 F1-2-3 等3条具正断层性质的断裂(图4a-c): 断裂F1-2-1 依次错动地层④、 ③、 ⑤、 ②、 ①及基岩⑥, 垂直断距20~40cm; 断裂F1-2-2 发育在地层③和基岩⑥中; 断裂F1-2-3 错动地层③、 ②及基岩⑥, 微地貌上形成高约20cm的断层陡坎。探槽LSTC03揭露了10套地层(图5a, b, c), 综合LSTC01和LSTC03探槽中光释光(OSL)样品的测年结果, 推断地层①、 ②、 ③、 ④时代分别为全新世、 晚更新世晚期-全新世早期、 晚更新世中晚期及中晚更新世。探槽揭露了F1-2-4、 F1-2-5、 F1-2-6、 F1-2-7 等4条断层均具正断性质(图5a, b, c): 断裂F1-2-4 错动地层④、 ③和基岩⑥, 垂直断距10~15cm; 断裂F1-2-5 错动地层④、 ③、 ②和基岩⑥, 可见由混杂黏土与砾石构成的构造楔状体⑦, 向上错断砾石标志层⑤, 形成崩积楔⑧, 并在微地貌上形成高约25cm的断层陡坎; 断裂F1-2-6 从基岩⑥向上错动地层④、 ③, 对地层②有一定的扰动; 断裂F1-2-7 切过基岩⑥和地层④, 对地层③有扰动。根据探槽揭露的地层错动情况, 推断该断裂带至少存在3次地震事件, 其中2次为古地震, 最早1次表现在F1-2-4 和F1-2-7, 主要切错地层④, 可能影响到地层③早期; 第2次古地震以断层F1-2-6 为代表, 发生在地层③堆积之后, 也可能在地层②堆积初期; 最新1次地震事件为1936年灵山 6
本次发现的地震地表破裂带在华南地区尚属首次, 对灵山地震发震构造的探测及其震级的重新厘定、 桂东南乃至南海北缘地区现今构造应力场、 深部构造及地球动力学的研究, 广西及邻区地震危险性评价、 地震监测预报及震害防御等具有重要的科学意义。下一步我们将继续对探槽揭露的地层进行系统性测年, 以确定古地震事件年龄及第四纪地层年代序列, 同时对该断裂带及相邻地区的深部构造开展深部地球物理探测, 解析和构建发震构造三维地质体模型, 并以此建立数值模型, 对其发震机理和地震危险性进行定量模拟和评价。
致谢 本文为“ 广西历史强震区发震构造探测研究--以灵山震区为例” 项目成果的综合体现, 在项目实施过程及阶段验收工作中, 多次得到了徐锡伟、 冉勇康、 杨晓平、 汪一鹏、 宋方敏、 田勤俭、 何正勤、 李伟琦等专家在探槽选址、 探槽编录解译、 年龄样品采集等多方面的悉心指导和帮助, 这些经验对于我们来说极为宝贵; 审稿专家对于稿件进行了细致的修改: 在此一并表示感谢!
